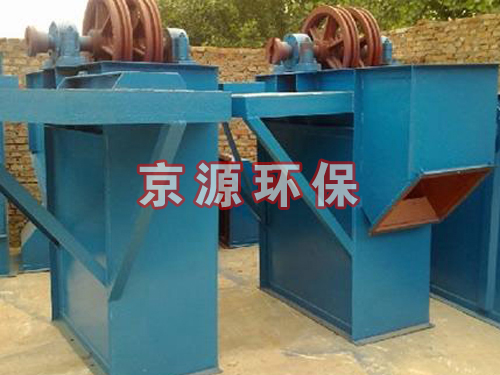

TH型斗式提升机
TH型斗式提升机是一种圆环链斗式提升机，是HL环链离心式斗式提升机的升级产品，TH型斗式提升机采用混合式或重力卸料，挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。...
15832764628
布袋除尘器
15832764628
产品详情
TH型斗式提升机是一种圆环链斗式提升机，是HL环链离心式斗式提升机的升级产品，TH型斗式提升机采用混合式或重力卸料，挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
TH型斗式提升机的型号有TH160、TH200、TH300等，它所使用的料斗的型式有两种：ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
TH型斗式提升机主要特点：
1、维护方便，寿命长。机壳钢板加厚、刚性好。
2、该物料提升机能够输送的物料温度最高可达250℃。提升高度运行平稳可靠，噪音小，维护方便。
3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
4、TH斗式提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TH型斗式提升机技术参数表
| 提升机型号规格 | TH160 | TH200 | TH250 | ||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
| 输送量(100%)米3/时 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
| 料斗 | 料斗容积(盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
| 料斗间距(毫米) | 500 | ||||||
| 链条 | 圆钢直径*节距(毫米) | 14*50 | |||||
| 单条破断载荷(千牛顿) | ≥190 | ||||||
| 传动链轮转速(转/分) | 69.71 | 63.22 | 44.11 | ||||
| 输送物料最大块度(毫米) | 20 | 25 | 30 | ||||
| 提升机型号规格 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | |
| 输送量(100%)米3/时 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 料斗容积(盛水)升 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 |
| 料斗间距(毫米) | 512 688 | ||||||||
| 链条 | 圆钢直径*节距(毫米) | θ18*64 θ22*86 | |||||||
| 单条破断载荷(千牛顿) | ≥320 ≥480 | ||||||||
| 单位长度牵引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | ||
| 传动链轮转速(转/分) | 42.5 | 37.6 35.8 | 31.8 | ||||||
| 输送物料最大块度(毫米) | 35 | 40 50 | 660 | ||||||
